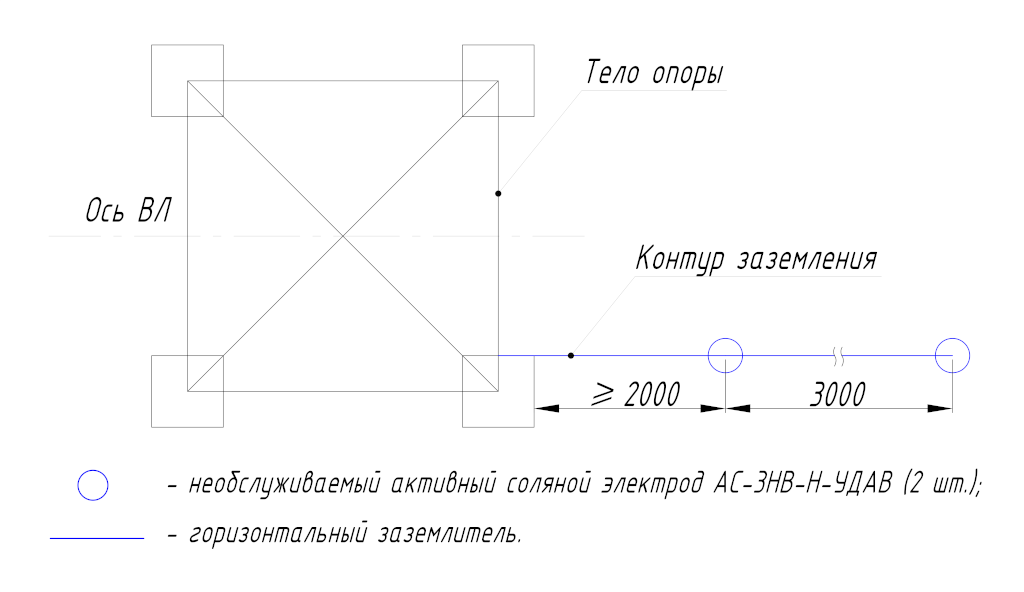

Рис. 1. Схема заземляющего устройства опоры ВЛ 110 кВ, выполненного активными соляными электродами АС-3НВ-Н-УДАВ
Расчёт необходимого количества активных соляных электродов для заземления опоры ВЛ можно выполнить самостоятельно с помощью онлайн-калькулятора.
Если Вы знаете нормируемое сопротивление заземляющего устройства опоры ВЛ и удельное сопротивление грунта, то узнать количество необслуживаемых активных соляных электродов для заземления ВЛ можно в таблице.
Обращаем внимание:
- Для максимально эффективного использования активных соляных электродов минимальное расстояние (L) между ними должно быть больше или равно их длине;
- Расстояние от активных соляных электродов до фундаментов зданий, сооружений должно составлять не менее 2-х метров.
