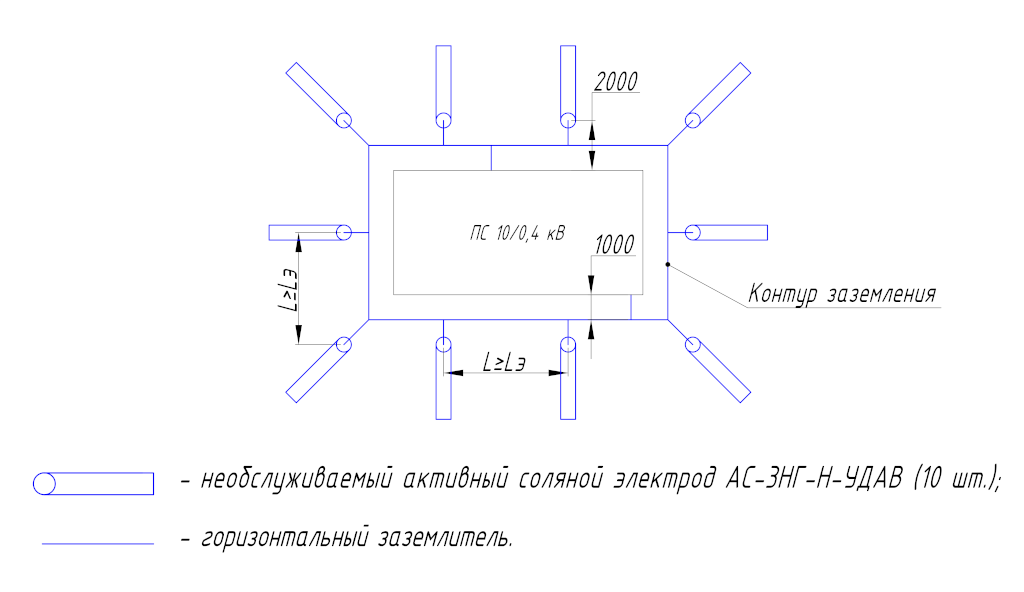

Рис. 1. Схема заземляющего устройства ПС 10/0,4 кВ, выполненного активными соляными электродами АС-3НГ-Н-УДАВ
Расчёт необходимого количества активных соляных электродов для заземления подстанции можно выполнить самостоятельно с помощью онлайн-калькулятора.
Если Вы знаете нормируемое сопротивление заземляющего устройства ПС и удельное сопротивление грунта, то узнать количество необслуживаемых активных соляных электродов для заземления ПС можно по таблице.
Обращаем внимание:
- Для максимально эффективного использования активных соляных электродов минимальное расстояние (L) между ними должно быть больше или равно их длине;
- Расстояние от активных соляных электродов до фундаментов зданий, сооружений должно составлять не менее 2-х метров.
